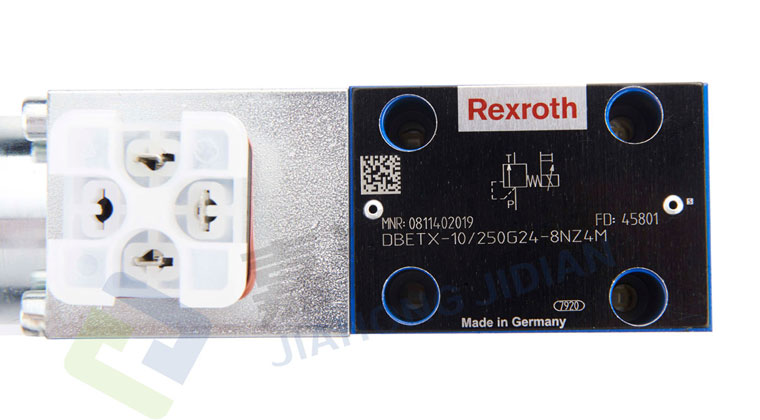

DBETX-1X/250G24-8NZ4M
通径6 1X系列 最高工作压力P 315BAR、T 250bar
公称流量 Q nom 1 l/min
概述：型号DBETX比例溢流阀是锥形阀设计的远程控制阀（先导阀），用来限制系统压力。它由比例电磁铁驱动。电磁铁控连接油口T充满压力油。利用这类阀，在油的流量小于等于1L尽可能保持恒定时，可通过调节放大板改变电磁铁的电流来无级的控制系统压力。
基本原理：通过放大板上的指令值可以调节系统压力。根据这些指令值，放大板通过调节PWM（脉宽调制）来控制电磁铁电流，比例电磁铁将电流转化为机械力，并通过电枢销作用在弹簧上，这个在锥阀和阀座之间的“附加”的弹簧有助于稳定和一个最小开启压力。在恒流量（0.7…1 L/m）下作用在锥阀上的弹簧力和阀座上的液压力相互保持平衡。“Pmax”压力等级取决于锥阀和阀座孔的结构。
特征：直动式（先导阀），用来限制系统压力。通过电磁铁电流可调节压力，可参考特性曲线、技术参数和所选阀的电控器。两种电磁阀/max=0.8A或/max=2.5A。即使电气出现故障，压力限制仍在安全等级内（电磁铁电流/>/max）。底板附件，安全孔符合ISO 4401-03-02-0-94。

比例电磁阀工作原理：比例电磁阀简称比例阀。普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如.要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个最佳控制曲线实现旅力控制.普通液压阀则实现不了。这时可以用电液比例阀对液压系统进行控制。
