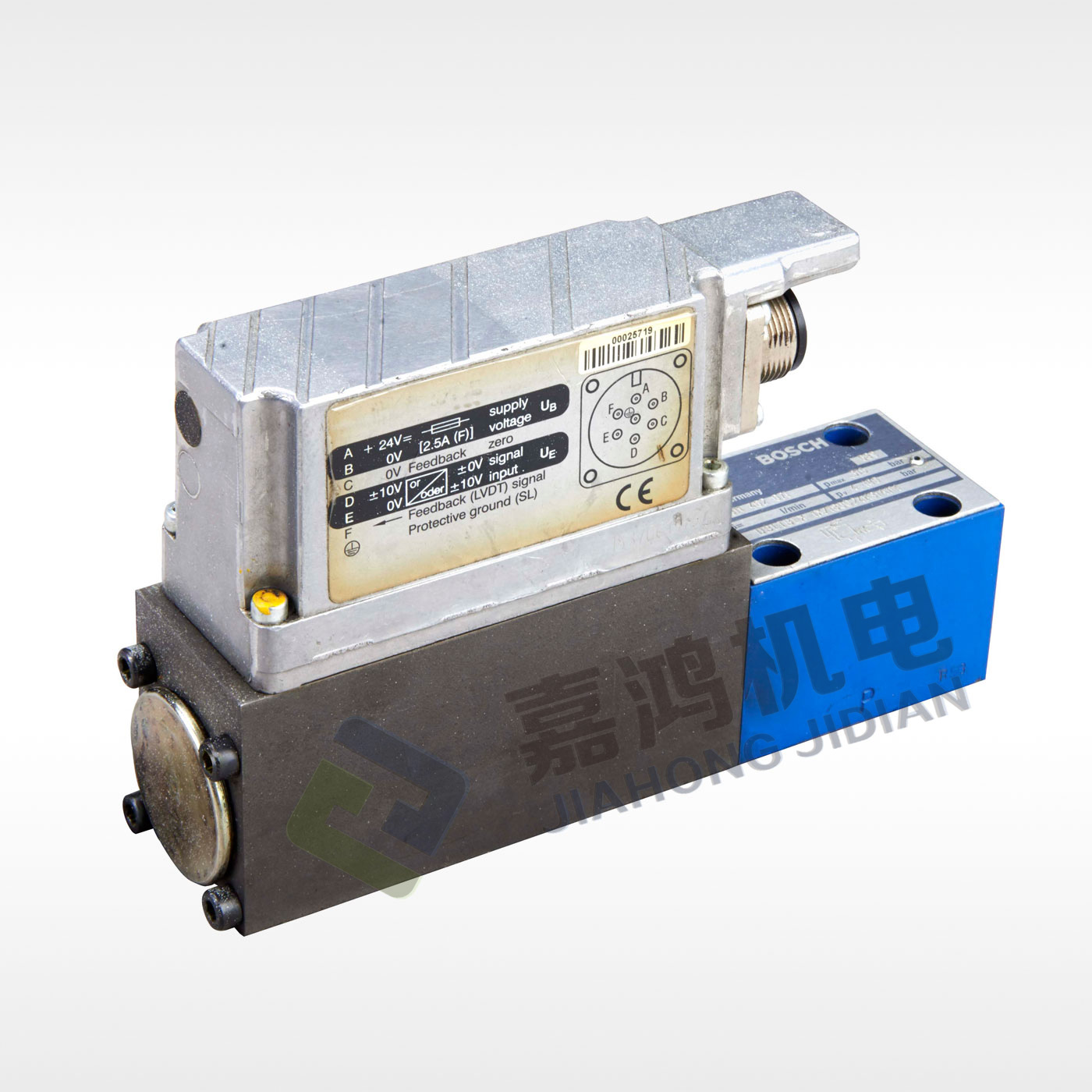

DBETBEX-1X/180G24K31A1M博士力士乐Bosch Rexroth比例阀

型号：DBETBEX

通径6 ,1X系列,最高工作压力 P 315 bar, T 250bar,公称流量 Q nom 1l/min

特征：

直动式，带位置反馈和集成式放大板，用来限制系统压力。通过电枢相对压缩弹簧的位置调节压力。快速响应时间、小于0.2%的小滞环的位置控制。即使电气出现故障、压力限制仍在安全等级内（电磁铁电流/>/max）。底板附件，安装面符合ISO 4401-03-02-0-94.符合DIN 43650-AM6的电磁铁插头。集成放大板参数。符合CE认证，EMC符合EN 61000-6-2:2002-08和EN61000-6-3:2002-08。电气插头 6P+PE。指令信号:标准0-10V（A1），型号4.。。20mA(F1)。

概述：

型号DBETBEX比例溢流阀是锥形阀座设计的远程控制阀（先导阀），用来限制系统压力。它由带有集成放大板的比例电磁铁驱动。这类阀可实现小滞环的快速响应时间。

基本原理：

通过电控器上的指令值可以调节系统压力。根据这些指令值，放大板调节阀座上电枢销相对压缩弹簧的位置。在锥阀和阀座之间的“附加”的弹簧有助于稳定和一个最小开启压力。在恒流量（0.7…1 I/m）下作用在锥阀上的弹簧力和阀座上的液压力相互保持平衡。

比例电磁阀工作原理：比例电磁阀简称比例阀。普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如.要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个最佳控制曲线实现旅力控制.普通液压阀则实现不了。这时可以用电液比例阀对液压系统进行控制。
