北京华德

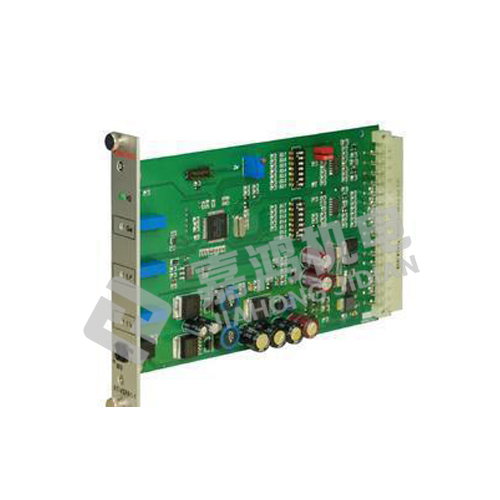

VT-2000BK40型 电液比例控制器

 一、主要技术参数（VT-2000BK40型）

1，电源：直流24V(+10%、－5%) 22-28V

2,功率：30W

3,负载电阻：18-25Ω

4,先导电流：0-100mA

5,颤振频率：200/100HZ

6,***大输出电流：800mA

7,控制电压：±9V±1％

8，环境温度：0-40℃

9，温度飘移：0.5（***大电流值）0/00℃

10，平均无故障时间：大于2000小时。

11,本控制器要求单独电源供电，不能与其他24V电元件共用电源。

二、线路的连接（VT-2000BK40型）

1，本控制器需要直流24V电源供电，电源的正端接24，负端接16或18。

2,比例电磁铁线圈两端接20和22,且没有方向性。(22为高电压端、20为低电压端)

3,输入控制信号（+9V）从10取出，通过外部电位器从12输入0-+9V的控制电压信号，电磁铁得到0-800MA控制电流。

4，本控制器要求单独电源供电，不能与其他24V电元件共用电源。
