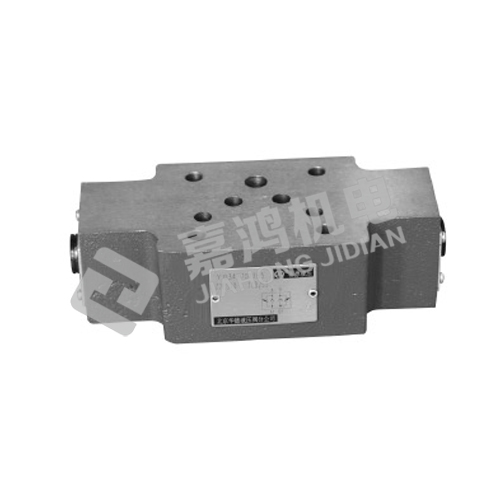

Z2FSIO…-30B/…型阀是一种叠加式结构的双/单向节流阀。此类阀用于限定一个或两个工作油口的主流量或控制流量。
两个对称排列的节流单向阀在一个方向上限定流量,在反方向允许油液自由流动。当进口节流控制,油液从油□经阀座和节流阀芯形成的节流□流至油口。节流阀芯可助于设定螺钉进行轴向调整,这时,节流口也得以调整。同时在口的油液流经油孔到达阀芯侧,除弹簧力外存在的压力把节流阀芯保持在节流位置,油液从经节流阀芯回流,克服弹簧力,打开节流阀,油液自由流动。根据阀的安装位置,节流作用能安排成进口节流控制或出口节流控制。主流量限制:为了改变执行器的速度(主流星),双单向阀安装在方向控制阀和底板之间。控制流量限制：在先导控制万向控制阀中,该双/单阀用于设定操作时间,(控制流量限制)安装在主阀和先导阀之间。
