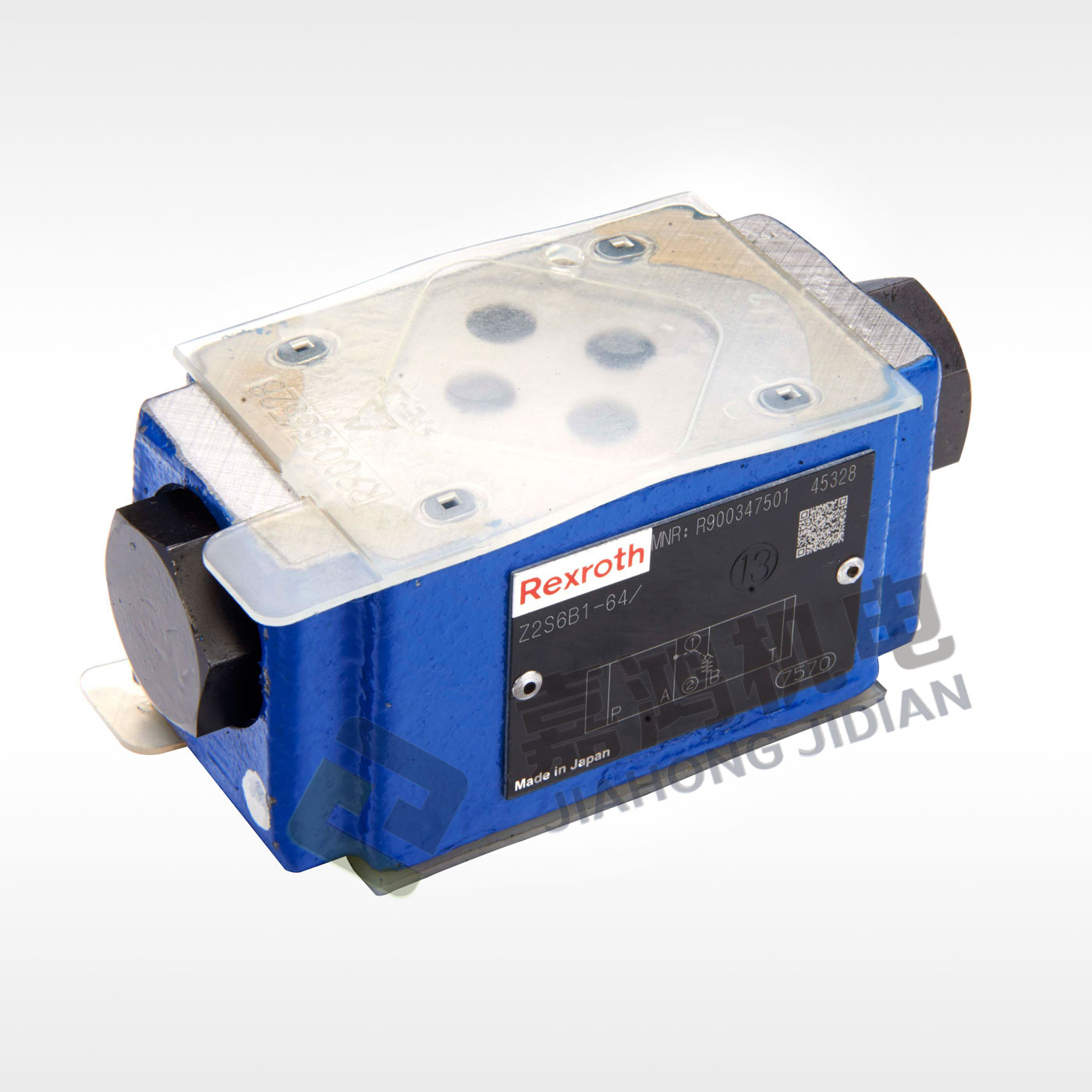

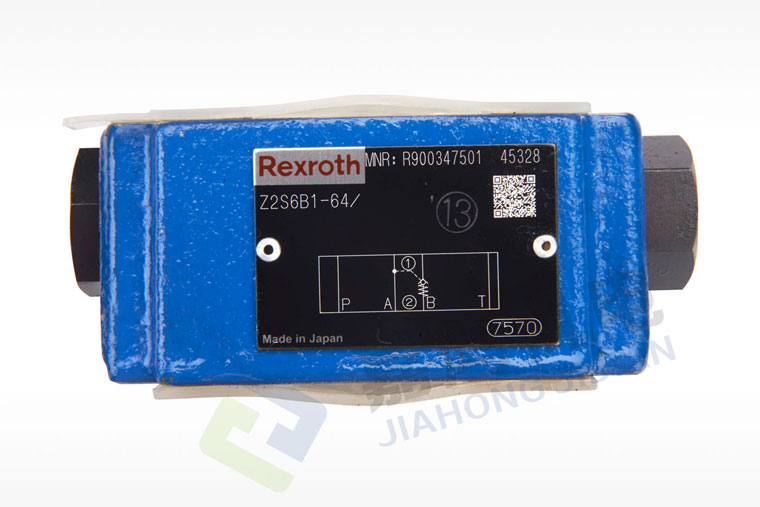

Z2S10-1-3X/ 博士力士乐Bosch Rexroth叠加式液控单向阀

型号Z2S，Z2S 10 -1-3X/,Z2S 10-2-3X/,Z2S 10 A1-3X/,Z2S 10 B1-3X/

通径10 3X系列 最高工作压力 315bar 最大流量120 I/min

特征：叠加阀，安装面按ISO 4401-05-04-9-94

一个或二个工作油口无泄漏密封，可选。用于多层叠加系统，4种开启压力，可选。

型号Z2S是叠加式结构液控单向阀。 此类阀即使长时间停机仍可保持一个或二个工作油口无泄露封闭。在A1至A2或B1至B2方向自由流动，相反方向则封闭。当油液由A1流向A2时，活塞（1）受压被推向右侧，并打开提升球阀（2），进而打开套筒式阀芯（3）。为确保阀中位关闭正确到位，方向阀的工作油口在中位时必须与油箱相通。

液控单向阀工作原理：液压单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液压单向阀与普通单向阀不同之处是多了一 个控制油路K，当控制油路未接通压力油液时，液压单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路油控制压力输入 时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。
